セガサターンが映らなくなった

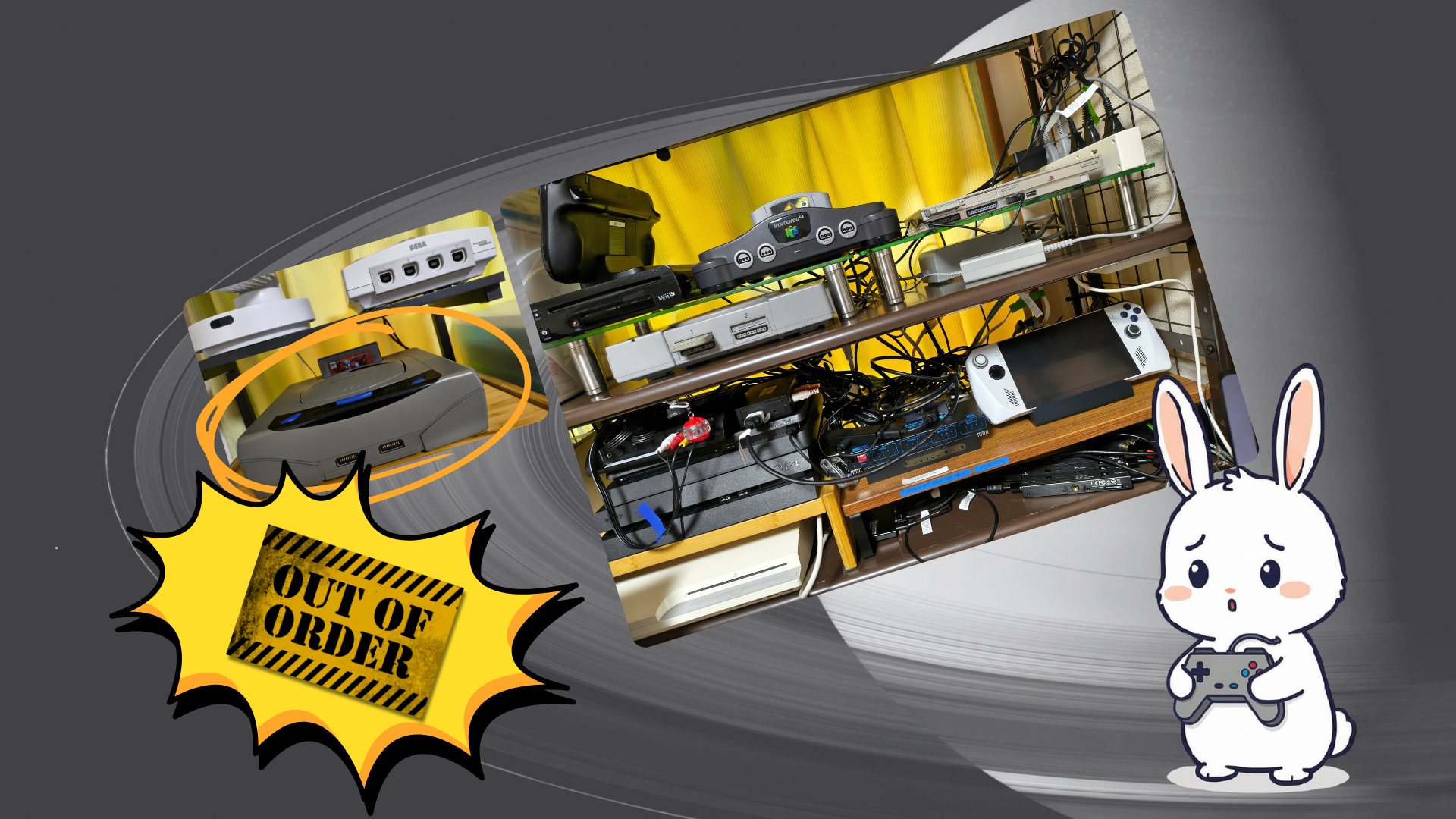

シルバーウィークの連休を利用して、パソコン周辺やゲーム機の配線を整理しました。
定期的に配線を見直しているのですが、長く使っていると機器やケーブルが増えて配線が複雑になります。また、掃除をしていてもどうしてもホコリが溜まるため、今回はすべての機器を一度取り外して整理することにしました。机の棚の位置変更も含めて作業を進めたところ、作業は3日ほどかかりました。
今回接続した据置ゲーム機は以下の通りです。
- PS4（最新FW）
- PS4（旧FW）
- PS3
- PS2
- PS1
- Wii U
- Nintendo 64
- ドリームキャスト
- セガサターン
動作確認を行ったところ、セガサターンだけが映像出力できませんでした。
本体の電源ランプは点灯しているものの、モニターには「NO SIGNAL」と表示され、映像信号が出力されていない状態でした。
電源基板の故障を疑い交換を試す
YouTube などで故障事例を調べてみると、電源基板の不具合によって起動しなくなるケースがあるようです。
ただし電子部品の修理やハンダ作業を行う知識はないため、今回は電源基板を取り外し、外部 AC アダプター駆動に変更できる電源交換キットを利用することにしました。

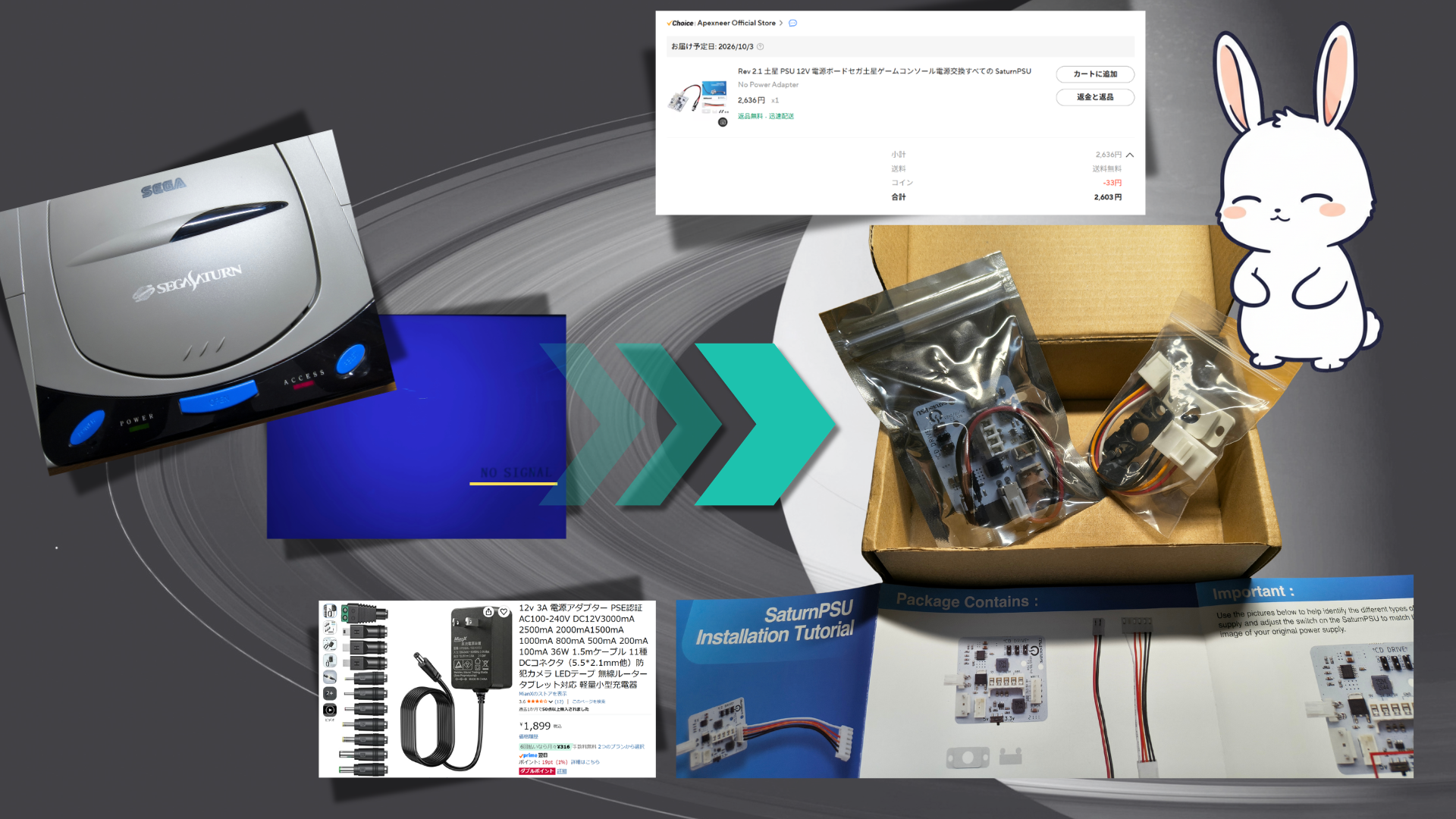

AliExpress で電源交換キットを購入
Amazon でも販売されていますが、今回は AliExpress で購入しました。
価格は2,603円で、到着までは約1週間でした。急がないのであれば、Amazon より安価に購入できる場合があります。
12V3A の AC アダプターを用意
今回購入したキットは AC アダプターなしの商品を選択しました。
別途、12V・3A 対応の AC アダプターを用意しました。価格は1,899円でした。
キットの内容物を確認

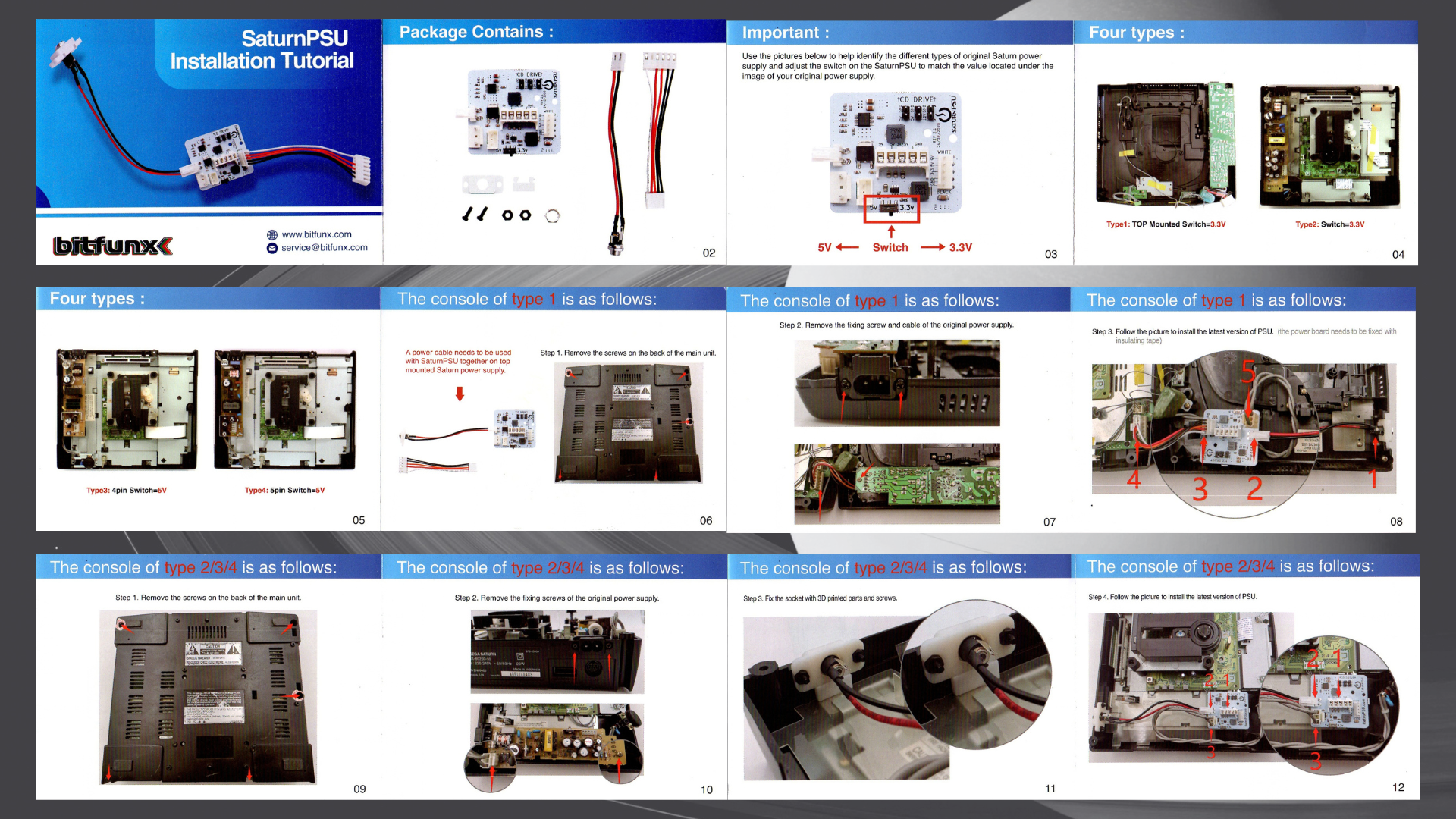

到着したキットには説明書が付属しており、内容物も商品説明通りでした。
さらに、電源プラグ部分のカバーが白色だけでなく黒色も付属しており、取り付け時の選択肢が増えていたのはうれしいポイントです。

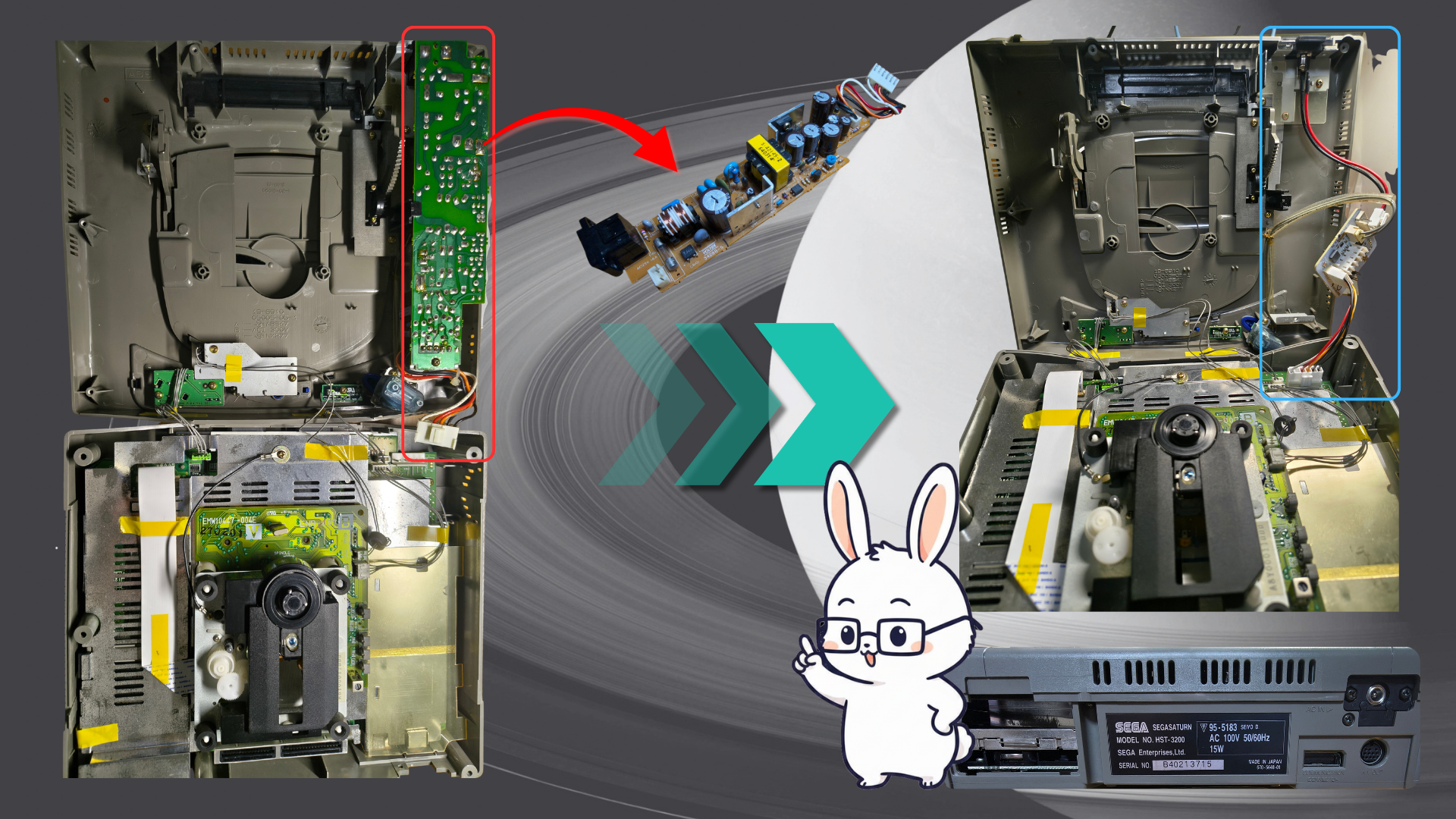

Type1モデルへ電源基板を取り付け
手元のセガサターンは発売初期に購入したもので、説明書の分類では「Type1」に該当するモデルでした。
基板上のスイッチを3.3V側に設定し、既存の電源基板を取り外して交換作業を行います。説明書通りに接続作業を進め、最後に元の電源ケーブル差込口部分へ付属パーツを装着して作業完了です。なお、電源コードカバー部分の付属ネジはサイズが合わなかったため、元々使用されていたネジを流用しました。
電源交換後の動作確認結果
ケースを元通りに組み立てて動作確認を行いました。
結果は残念ながら改善せず。
以前のような「NO SIGNAL」表示にはなりませんでしたが、起動画面は表示されず、音声も出力されませんでした。この状態から判断すると、電源部分以外の故障である可能性が高そうです。映像出力回路やマザーボード側の不具合となると、自力での修理は無理です。
修理を断念して中古本体を購入
そこで、中古本体を購入した方が現実的と判断し、動作確認済みの中古セガサターンを探すことにしました。

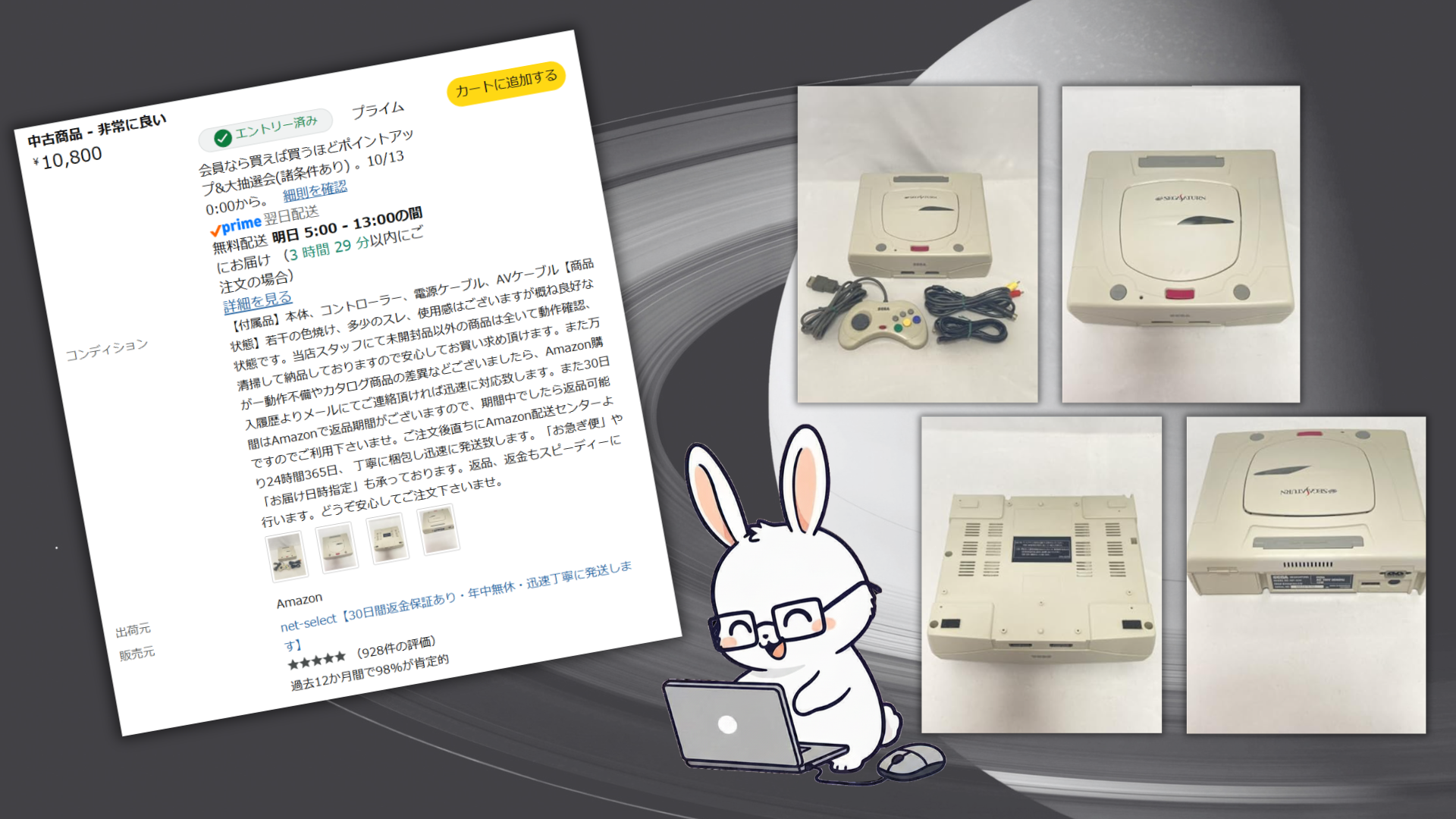

今回は Amazon で販売されていた中古品の中から、写真付きで状態が確認できる個体を選択しました。価格は10,800円で、コンディションは「非常に良い」と記載されていました。また、故障した本体が前期型のグレーだったため、今回は後期型のミストグレーを選択しました。
到着した中古サターンを動作確認
到着した本体は掲載写真とほぼ同じ状態で、外観も比較的きれいでした。

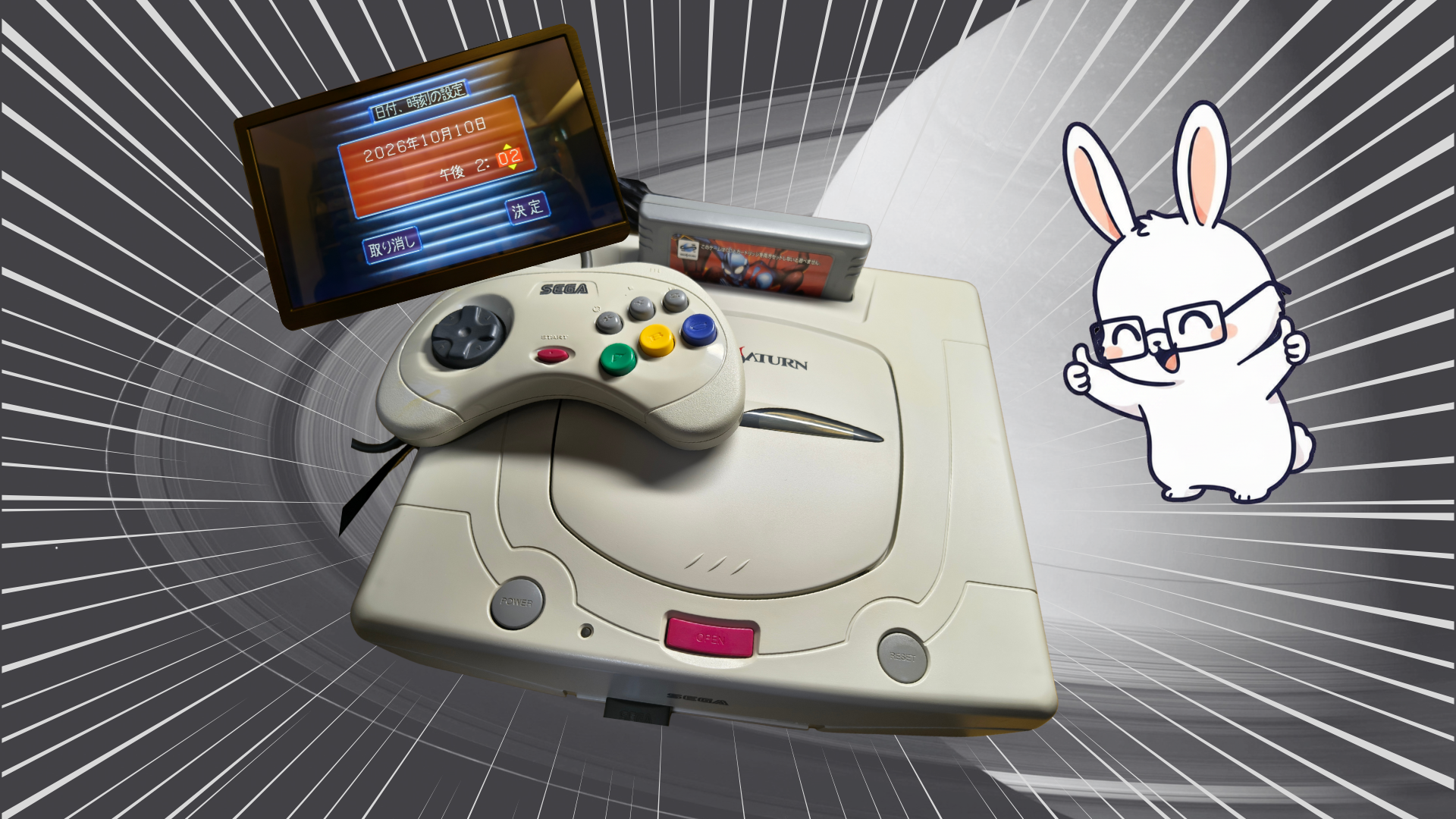

電源を入れると時計設定画面が表示され、正常に起動することを確認できました。

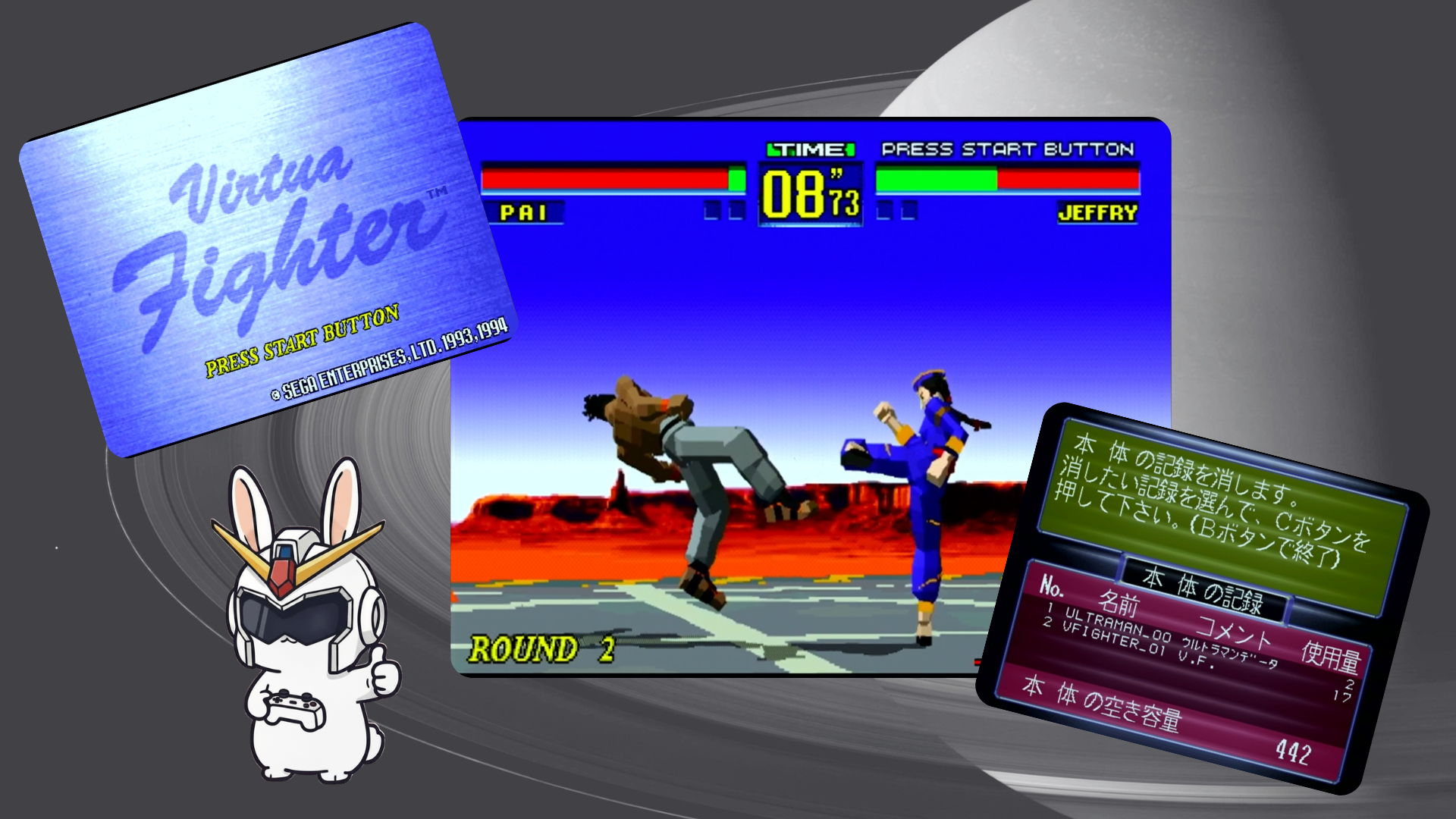

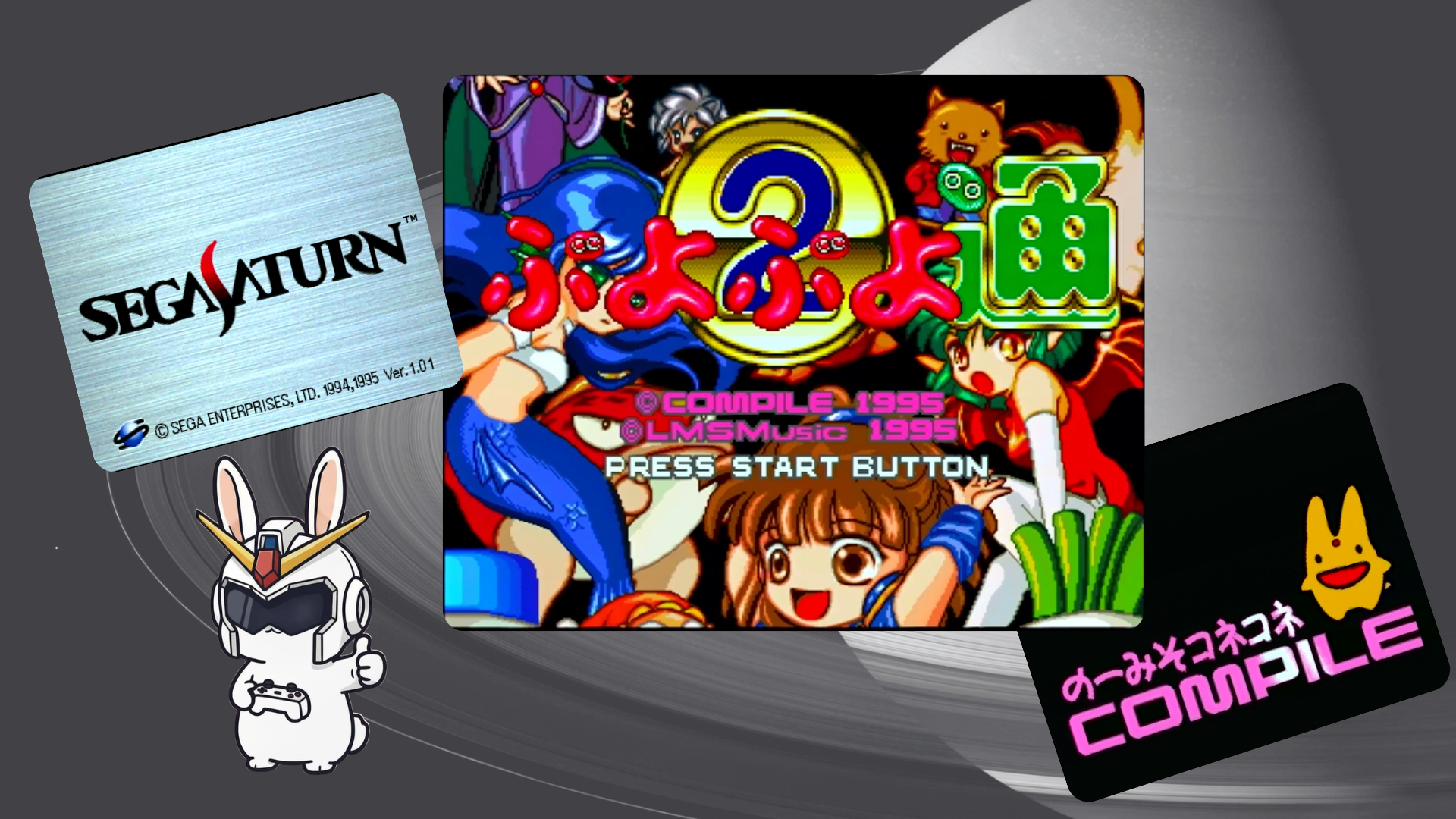

さらに複数のゲームを読み込ませてみましたが問題なくプレイ可能でした。
ROM カートリッジを利用する「ウルトラマン 光の巨人伝説」も正常に起動したため、カートリッジスロットにも問題はなさそうです。
レトロゲーム機の出力環境
今回のゲーム環境では、基本的に13.3インチのモバイルモニターへ出力しています。
レトロゲームをプレイする場合、このくらいの画面サイズの方が違和感が少なく感じます。28インチモニターにも出力できますが、解像度の関係でどうしても粗さが目立ちます。なお、セガサターンを含むレトロゲーム機は HDMI 出力に対応していないため、HDMI 変換機を利用しています。
コンポジット → HDMI コンバーター
https://www.area-powers.jp/product/others/4580127692662/
最近はエミュレーター環境でも快適に遊べますが、実機特有の映像の滲みやレスポンスを楽しめるのはやはり実機ならではだと感じます。
今回の費用まとめ
今回の費用は以下の通りです。
- 電源ボード：2,603円
- AC アダプター：1,899円
- 中古セガサターン本体：10,800円
合計：15,302円
まとめ
今回のケースでは、電源基板の交換では症状を改善できませんでした。
結果的には中古本体への買い替えで解決しましたが、購入した電源ボードは今回の中古本体でも利用できますし、AC アダプターも汎用品として活用できます。
レトロゲーム機は新品へ交換できないため、故障箇所によっては修理よりも中古機への買い替えが現実的な選択肢になる場合があります。結果としては遠回りになりましたが、セガサターンの故障事例として良い経験になりました。
